Sorkapocs, toldó, leágazó sorkapocs és vezeték összekötők

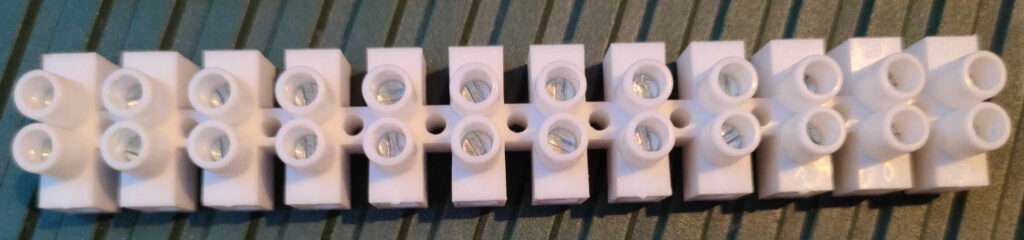

Sorkapocs
Villamos vezetékek biztonságos összekapcsolására szolgál. Jellemzően szigetelt testből, belül fém érintkezőkből áll. Sínre pattintható vagy csavaros rögzítésű lehet. Elosztószekrényekben, kapcsolószekrényekben, ipari és lakossági alkalmazásban használják. Csavaros, rugós (pl. WAGO), tolózáras változata van.
Toldó
Két vagy több azonos vagy eltérő keresztmetszetű vezeték összekötésére szolgál. Lehet csavaros, rugós, zsugorcsöves vagy préselhető kivitelben. Kötődobozokban, elosztókban használják, ahol a vezetékek meghosszabbítása szükséges.
Anro LED karos vezeték toldó

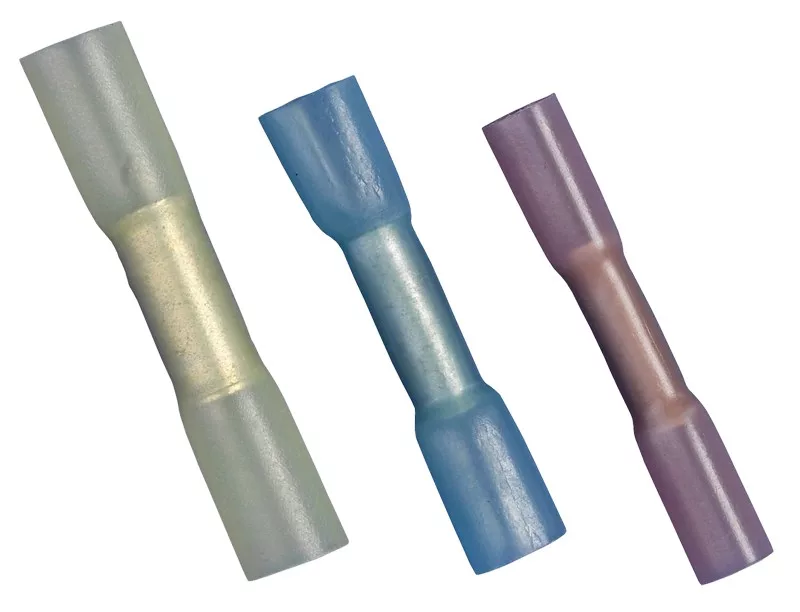

Tracon ZSTKH zsugorodó szigetelt toldóhüvely
Leágazó sorkapocs
Fővezetékekből történő leágazás biztonságos megvalósítására használják. Hasonló a sima sorkapocshoz, de kialakítása lehetővé teszi nagy keresztmetszetű vezetékből kisebbek leágazását. Lakáselosztókban, mérőhelyeken, ipari vezérlésekben használják.
Vezeték összekötők
(pl. WAGO) Gyors és biztonságos vezetékösszekötés eszköz nélküli kivitelezésére szolgál. Különösen szerelési helyszíneken előnyös. Rugós érintkezőkből, átlátszó műanyag házból, karos vagy nyomós mechanikából épül fel. Többször használható, különböző érátmérőkhöz és vezetékfajtákhoz. Szerelvénydobozokban, ideiglenes vagy végleges kötéseknél alkalmazzák.
Fővezeték toldó és saruk
Fővezeték toldó
Nagy keresztmetszetű vezetékek hosszabbításához, például betáplálási pontok és lakáselosztók között használják. Jellemzően alumínium vagy réz préselhető hüvelyből és, gyakran hőre zsugorodó szigeteléssel van ellátva. Mérőszekrényekben, csatlakozási pontokon használják.
Anro LED karos vezeték toldó
Saruk
Vezetékek géphez vagy sorkapocshoz való biztonságos csatlakoztatására alkalmazzák. Fém csatlakozó részből és szigetelt fogadóhüvelyből áll. Préselni kell a vezeték végére. Kapcsolószekrényekben, kapcsolóórákban, berendezések bekötésénél találkothatunk vele.
Az alumínium-réz (Al-Cu) kombinációhoz való kötés érzékeny dolog, mert a két fém másként viselkedik: elektrokémiai reakció, eltérő hőtágulás, oxidáció miatt speciális kötőelemeket kell használni.
WAGO összekötők
WAGO 221 sorozat (karos, univerzális összekötő)
Vezeték típus: Tömszörű, sodrott, merev.
Keresztmetszet: 0,14–6 mm² (Cu)
Használható Al-Cu kombinációhoz? Nem közvetlenül! Al vezetéket speciális Al-Cu adapterrel vagy pasztázással lehet bekötni.
Rendkívül gyors, karos rendszer, újrahasználható.
WAGO 222 sorozat (régebbi karos típus)
Keresztmetszet: 0,08–4 mm²
Használható Al-Cu kombinációhoz? Nem javasolt közvetlenül. Al vezetéket előbb át kell alakítani Cu-ra, pl. Al-Cu átalakító hüvellyel
Kifejezetten Al-Cu kompatibilis megoldások
WAGO 273-101 + Al-Cu adapter
Al vezetéket egy PMA Al-Cu adapterrel rézre váltod, és onnan mehetsz WAGO 273-mal tovább.
Weidmüller Al/Cu sorkapcsok
Típus: WFF Al/Cu sorozat
Használat: Egyik oldalra alu, másikra réz, belül vegyes fémre optimalizált anyaggal.
Előny: Kifejezetten Al-Cu kombinációhoz készült. Csavaros, sínre pattintható ipari kivitel.
Klauke Al-Cu préselhető toldók
Al vezetéket réz vezetékkel összekötő préselhető hüvely, belül zsírozott korróziógátló anyaggal. Fővezeték toldásnál, különösen nagy keresztmetszetnél hasznos.
Ne köss közvetlenül alu vezetéket WAGO-ba, ha nincs jóváhagyva! Használj speciális kontaktpasztát (pl. Kontakt Chemie Alu-Fix vagy Weicon Contact AL) alumínium vezetékhez. Al vezetéket érdemes először Cu-ra váltani (átmeneti toldóval vagy rézcsapos saruval), és onnan menni tovább WAGO vagy más kötőbe.
