Mágneskapcsoló

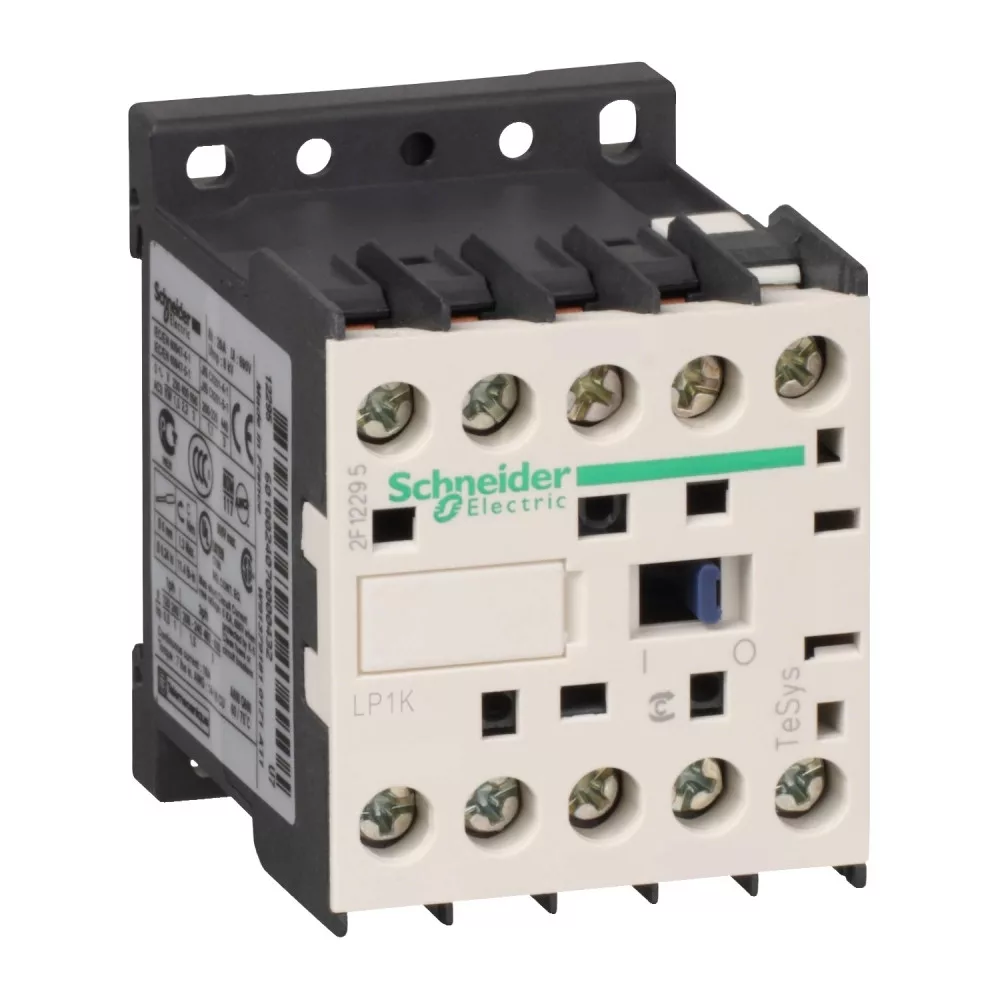

Mi az a mágneskapcsoló?

A mágneskapcsoló (más néven kontaktor) egy olyan elektromos kapcsoló, amely mágneses elven zárja vagy nyitja a villamos áramkört. Elsősorban nagy áramú fogyasztók vezérlésére használjuk, automatizált módon.

Felépítése

Tekercs: Ez hozza létre a mágneses mezőt, ha feszültséget kap.
Mozgó vasmag (armatura): A mágneses mező behúzza, és ezzel zárja a kapcsoló érintkezőit.
Főérintkezők: Ezeken keresztül halad a fogyasztó felé az áram. Általában háromfázisú rendszerhez 3 érintkező van.
Segédérintkezők: Jelzésekhez, automatika logikákhoz használjuk.
Rugó: Visszanyomja a vasmagot, ha megszűnik a mágneses tér.

Működése

Amikor a vezérlőjel (pl. termosztát, nyomógomb) feszültséget ad a tekercsre, az mágneses mezőt hoz létre. A mágneses mező behúzza az armaturát → az érintkezők záródnak. A fogyasztó (motor, fűtőtest stb.) áram alá kerül. Ha megszűnik a vezérlőfeszültség, a rugó visszanyomja az érintkezőket → áram megszakad.

Alkalmazása

Villanymotor indítás/leállítás
Fűtéskapcsolás (pl. éjszakai áramra kötve)
Automata vezérlésekben (pl. szivattyúk, kompresszorok)
Csillag–delta indítókban
Lépcsőházi világítás időzítéssel

Előnyei

Biztonságos, távolról vezérelhető kapcsolás
Nagy teljesítményű terhelésekhez is alkalmas
Kombinálható hőkioldóval és más védelemmel
Sokszor használható – hosszú élettartam

Típusai

Egyszerű mágneskapcsoló (csak főérintkezőkkel)
Mágneskapcsoló segédérintkezőkkel (vezérléshez)
Hőrelével kombinált mágneskapcsoló (motorvédelem)
Léptetőkapcsolóként alkalmazott típusok (speciális vezérlésekhez)
