Kombinált áramvédelmi kapcsolók
Áttekintés Mi az az RCBO?

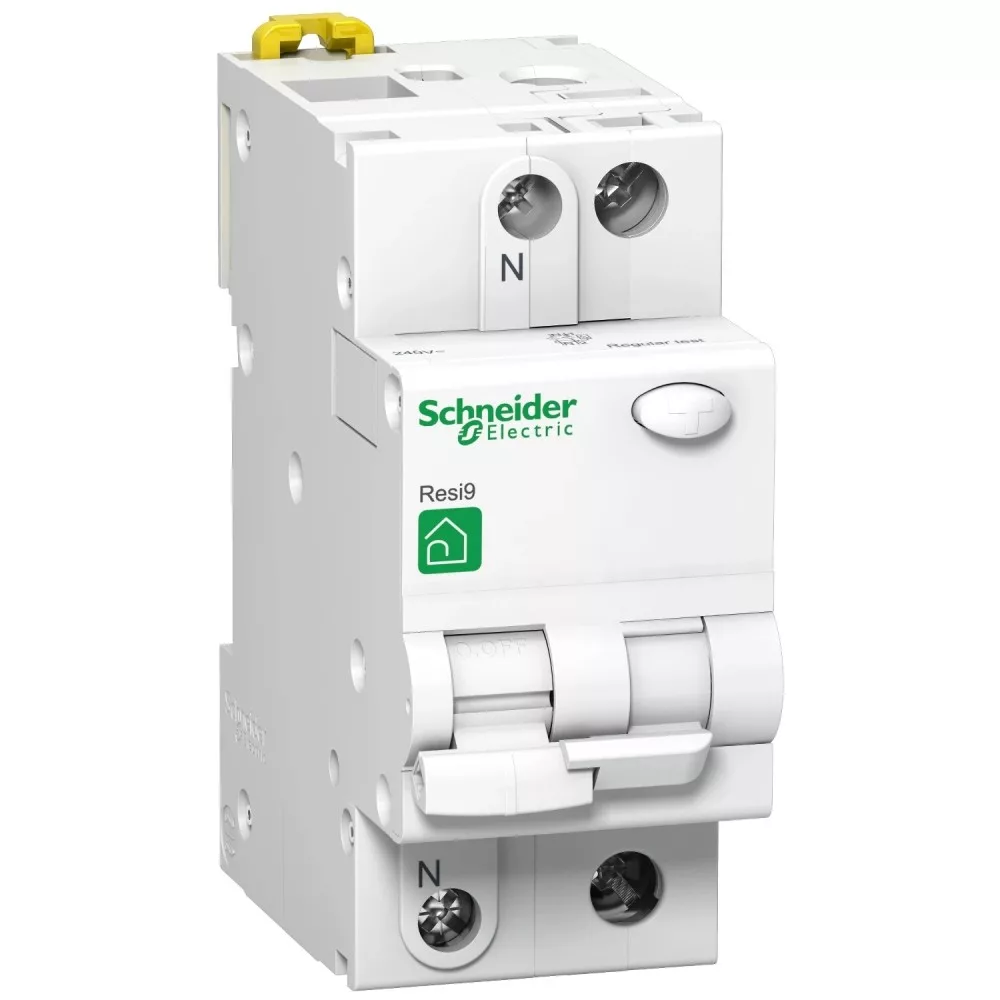

Az RCBO (Residual Current Circuit Breaker with Overcurrent protection), vagyis kombinált áramvédelmi kapcsoló egy olyan eszköz, amely egyesíti az áram-védőkapcsoló (RCD) és a kismegszakító (MCB) funkcióit. Egyidejűleg védi a fogyasztói áramkört: áramütés és szivárgó áramok ellen (RCD funkció), rövidzárlat és túláram ellen (MCB funkció).
Felépítése
Az RCBO belső szerkezete általában a következő fő részeket tartalmazza:
Áram-védőmodul: érzékeli a hibaáramokat (ált. 30 mA érzékenység).
Hőkioldó egység: túláram esetén működik, lassabban, melegedés alapján.
Mágneses kioldó: rövidzárlatnál lép működésbe azonnal.
Mechanikai kapcsoló: lehetővé teszi a kézi lekapcsolást.
Tesztgomb (T): a hibaáram-védelem ellenőrzésére szolgál.
Hol használjuk?
Az RCBO-kat általában egyedi áramkörök védelmére használják, főleg: fürdőszobákban, konyhákban, kültéri aljzatoknál, olyan helyeken, ahol nagyobb a hibaáram-veszély. Előnyük, hogy egyedi áramköröket kapcsolnak le, nem az egész elosztót, így nagyobb üzembiztonságot nyújtanak.
Előnyök
Egyetlen modulban nyújt túláram- és hibaáram-védelmet.
Helytakarékos megoldás.
Egyedi hibák esetén csak az adott áramkör szakad meg.
Könnyen tesztelhető a T gombbal.
Hátrányok
Drágább, mint egy külön kismegszakító + RCD kombináció.
Egyes típusok szélesebb helyet igényelhetnek a DIN sínre.
Típusok
AC típus: hagyományos váltakozó áramú szivárgások ellen.
A típus: egyenirányított áramok (pl. inverterek) érzékelésére is képes.
B típus: frekvenciaváltós, napelemes rendszerekhez, teljes spektrumú hibaáramokra. Különböző kioldási karakterisztikával (pl. B, C, D görbével kombinálva).
