Kismegszakítók

Mi az a kismegszakító (MCB)?

A kismegszakító (angolul: MCB – Miniature Circuit Breaker) egy olyan áramvédelmi eszköz, amely automatikusan megszakítja az áramkört túláram (pl. túlterhelés vagy zárlat) esetén, megóvva a vezetékeket, eszközöket és az embereket.

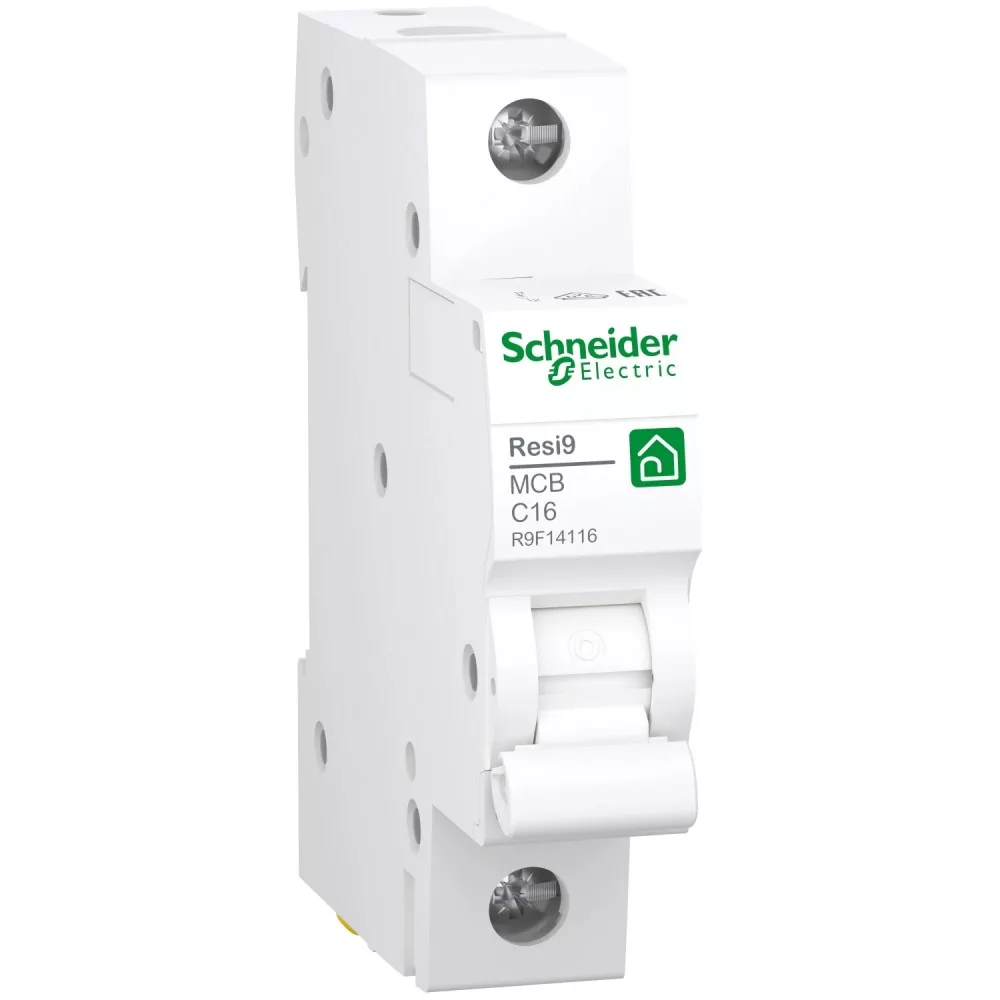

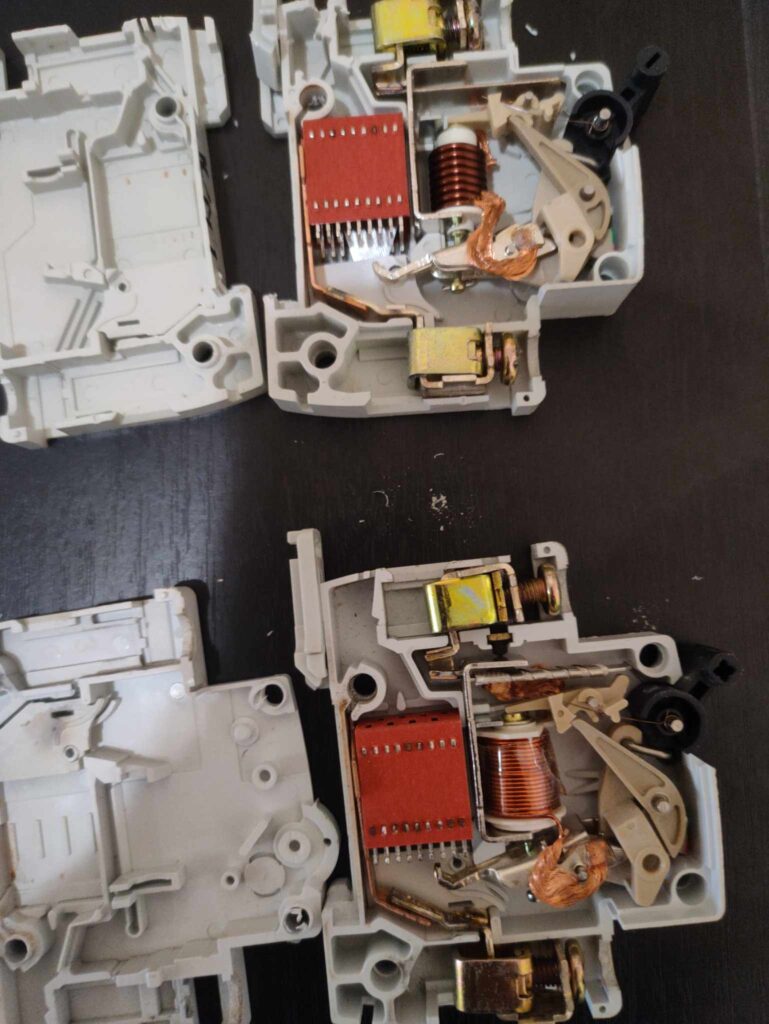

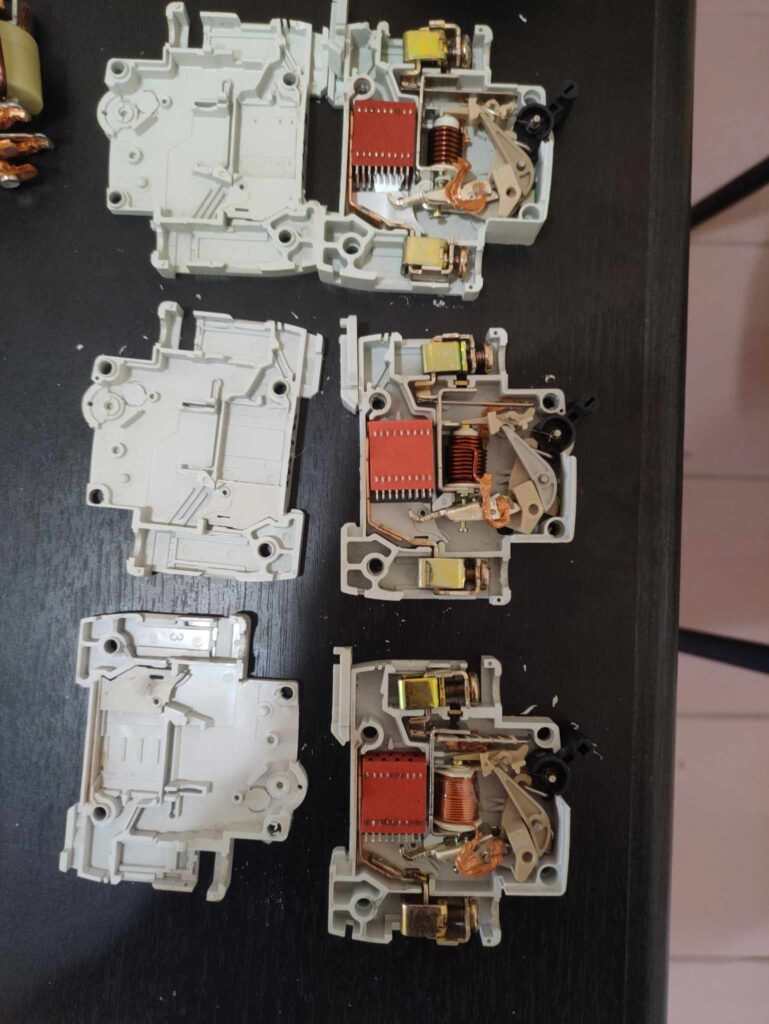

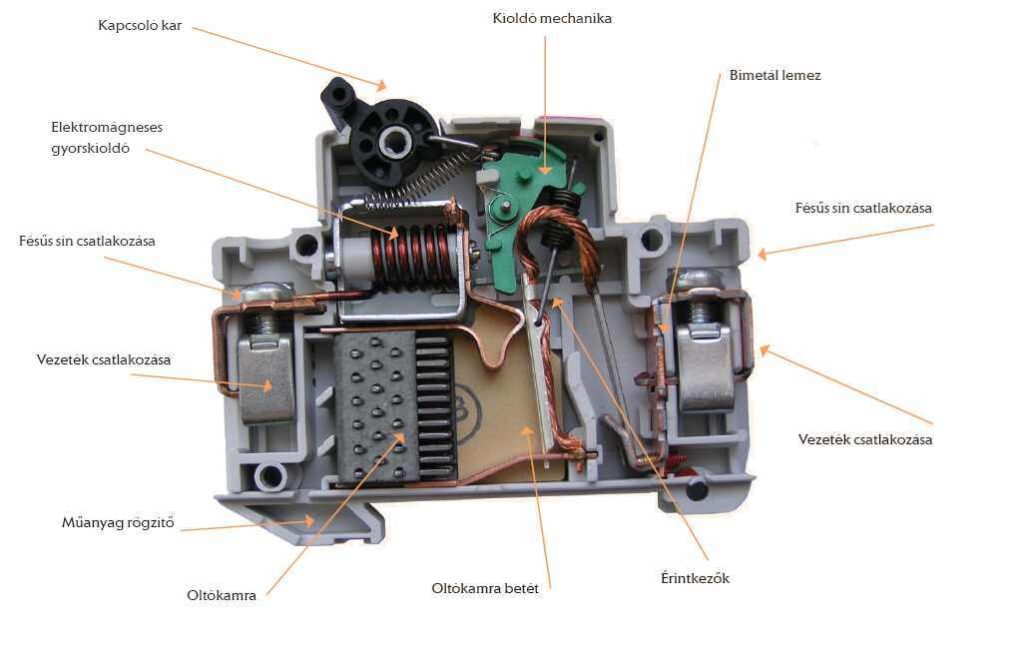

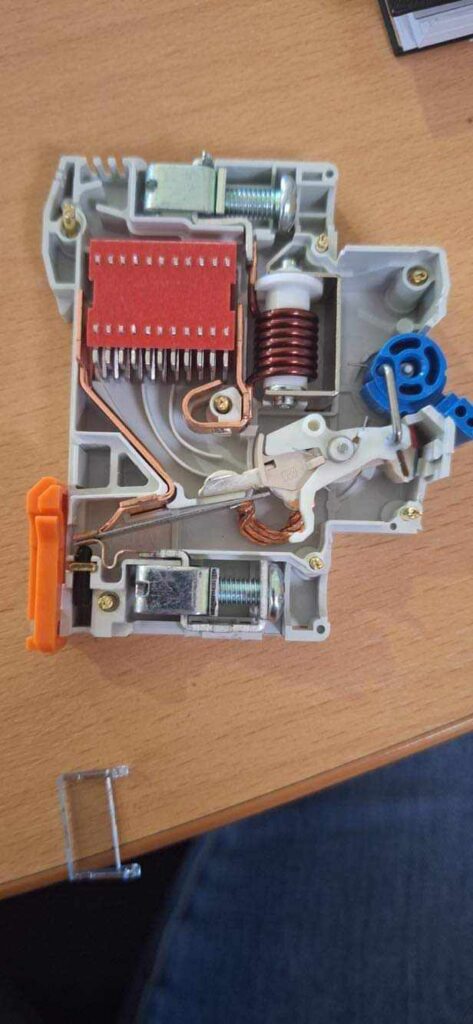

Felépítése

Bimetál elem – Hő hatására elhajlik → lassú kioldás (túlterhelés)
Elektromágnes – Erős áramlökésnél azonnal kapcsol → gyors kioldás (zárlat)
Mechanika és kioldószerkezet – Kapcsolja le a megszakítót
Kapcsok / sorkapcsok – Csatlakozási pontok (felülről-felülre vagy alulra)
Burkolat – Általában műanyag, DIN-sínre szerelhető

Kioldási karakterisztikák:

Típus	Kioldási tartomány (In= névleges áram)	Mire használjuk?
B	3-5x In	Általános fogyasztók, háztartás, világítás
C	5-10x In	Motorok, kisgépek, ipari fogyasztók
D	10-20x In	Nagyindítási áramú berendezések, transzformátorok
K	8-12x In	Tekercselés, relék, mágneskapcsolók
Z	2-3x In	Elektronikai áramkörök, érzékeny készülékek
M/A	12-15x In	Speciális cél, pl: nagy motorok, ipari vezérlések

Működés

Túlterhelés: ha az áram hosszabb ideig meghaladja a névleges értéket → bimetál elhajlik → lekapcsolás.

Zárlat: nagy áramlökés esetén → az elektromágnes azonnal old → lekapcsolás

Hol használjuk őket?

B típus: lakások, irodák – világítás, aljzat
C típus: műhelyek, motoros gépek, szivattyúk
D típus: ipar, nagy indítóáramú motorok
Z típus: finom elektronika (pl. vezérlőegység)
K/M: specializált ipari gépek, gyakran külön tervezett rendszerek

Kismegszakítók pólusszáma

A kismegszakítókat többféle pólusszámmal gyártják, attól függően, hogy hány áramkört vagy fázist kell megszakítani, illetve védeni. A pólusszám azt mutatja meg, hány vezetőt szakít meg a kismegszakító egyszerre.

1 pólusú (1P) kismegszakító
Egyszerű egyfázisú áramkörökben alkalmazzák. Csak a fázisvezetőt szakítja meg, a nulla külön nem kapcsolódik. Világítási és konnektoros körök egyfázisú rendszerekben használják.

1P+N (egy pólus + nulla)
Egyfázisú áramköröknél használják, ahol fontos a nulla vezető megszakítása is. A fázist megszakítja, a nullát csak elválasztja, de nem védi túláram ellen. Lakossági elosztókban, biztonságosabb kapcsolásnál alkalmazzák.

2 pólusú (2P)
Teljes egyfázisú áramkör leválasztására alkalmazzák. Fázis és nulla teljes mértékű védelme túláram ellen. Fogyasztásmérő előtti védelem, áramvédelmi kapcsolóval kombinálva.

3 pólusú (3P)
Háromfázisú áramkörök fázisvezetőinek védelmére használják. Csak a három fázist (L1, L2, L3)védi. Háromfázisú motorok, ipari berendezések esetén alkalmazzák.

3P+N (három fázis + nulla)
Háromfázisú áramkörök teljes védelméhez. Három fázist teljes mértékben védi, nullát csak elválasztja. Ipari fogyasztók, nagy teljesítményű rendszerek esetén alkalmazzák.

4 pólusú (4P)
Négyvezetékes (háromfázisú + nulla) rendszerekhez használják. Mindhárom fázist és a nullát is teljes mértékben megszakítja. Érzékeny fogyasztók, szimmetrikus terhelések esetén alkalmazzák, ahol teljes leválasztás kell.
