Kapcsolók és dugaljak
Kapcsolók

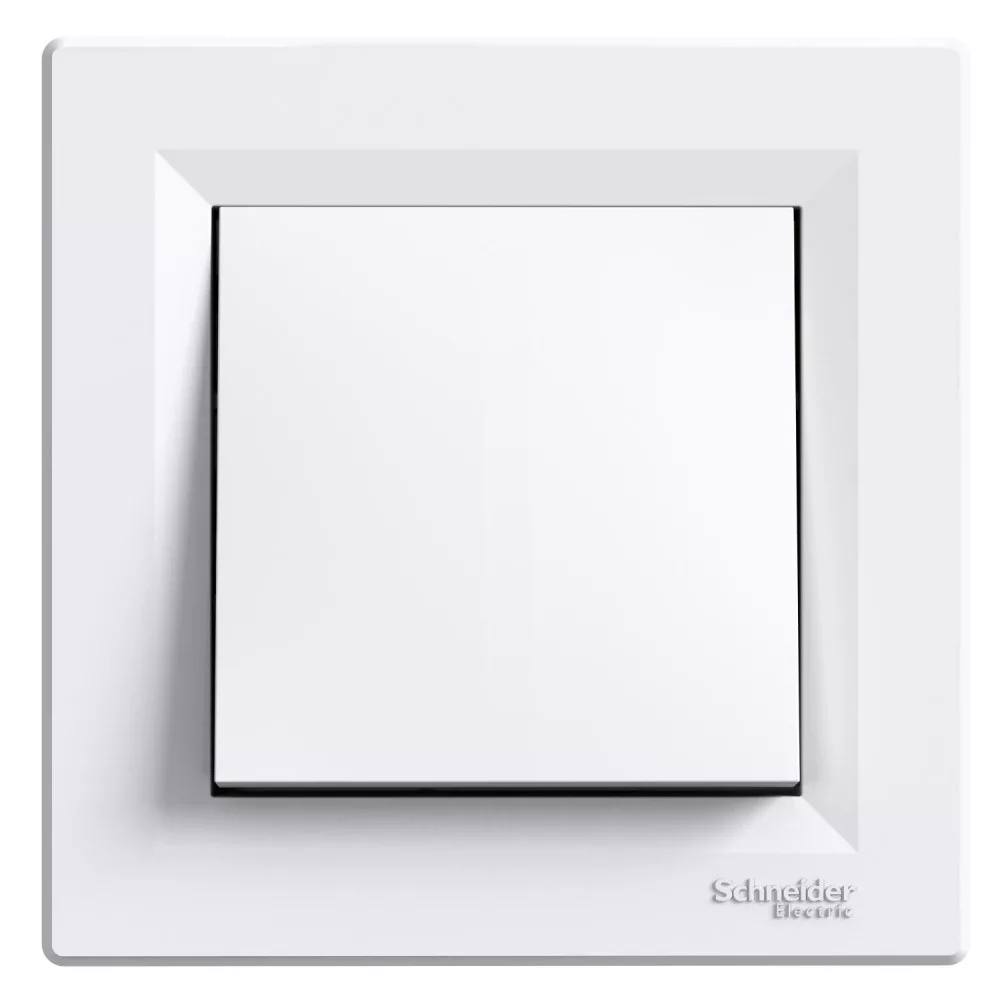

101-Egypólusú kapcsoló
Egy vagy több fogyasztó egyszerű be- és kikapcsolása végezhető el az egysarkú kapcsolóval.
Használat: Olyan helyeken, amelyek egy bejárattal rendelkeznek pl.: WC, tároló, gardrób.

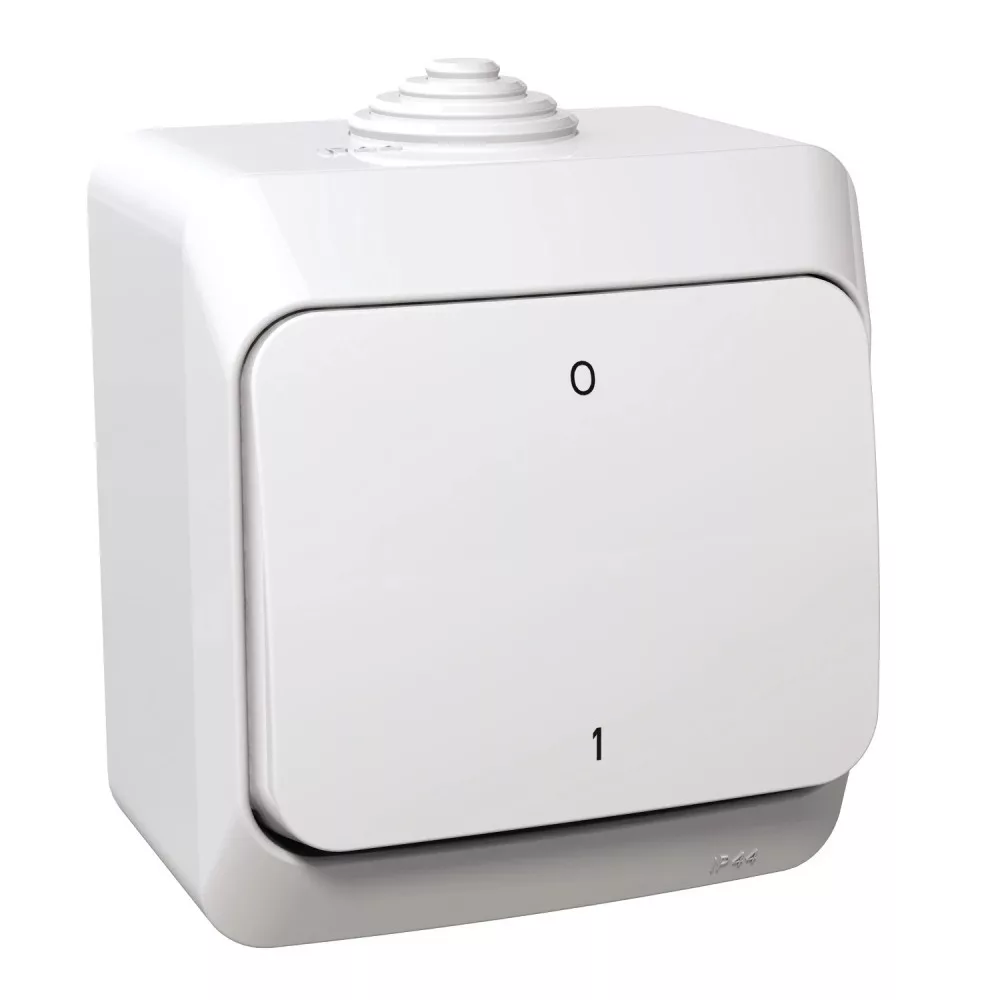

102-Kétpólusú kapcsoló
Kétpólusú kapcsoló olyan helységek világítási kapcsolója, ahol a nulla vezető megszakítása is elő van írva.
Használat: Nedves, időszakosan nedves helységek.

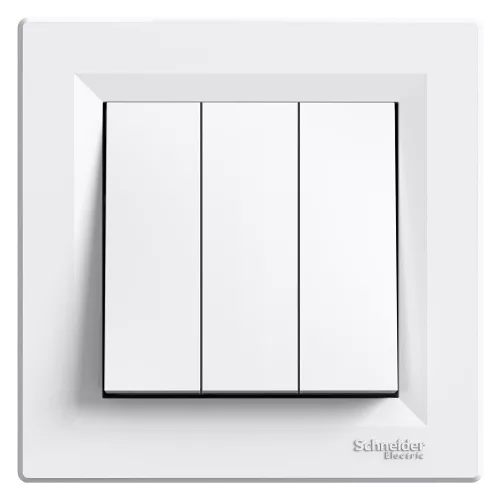

103-Hárompólusú kapcsoló
Hárompólusú kapcsoló mind a három fázisvezeteőt kapcsolja egyidejűleg.
Használat: Ipari létesítmények és műhelyek világítási kapcsolója.

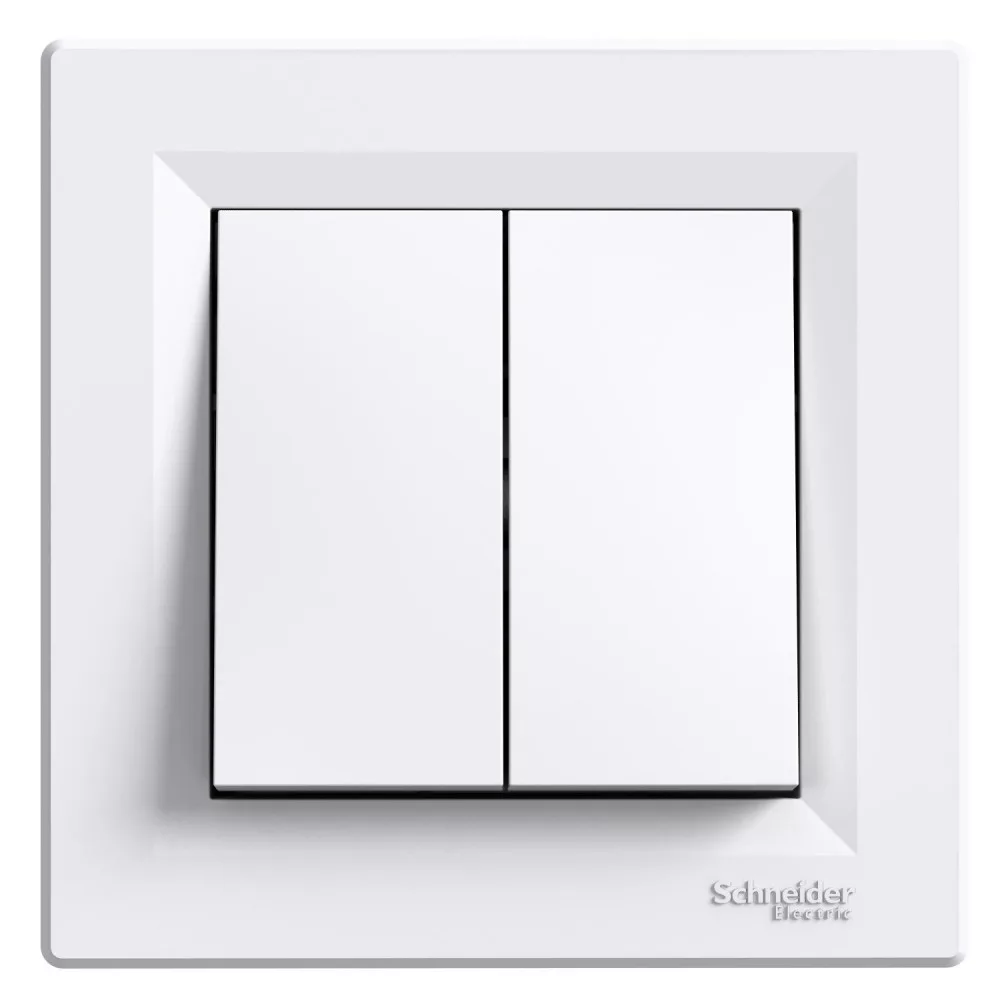

105-Két áramkörös kapcsoló
Más néven csillárkapcsoló. Öt izzóval rendelkező csillár fényforrásainak az elosztása kétáramkörös, más szóval csillárkapcsolóval.
Két egypólusú kapcsoló helyett egy darab két áramkörös kapcsoló kapcsolja egymástól függetlenül a két olvasólámpát.
106-Váltókapcsoló
Az alternatív kapcsolás kialakításához két alternatív, másnéven váltókapcsolóra van szükség.
Használat: A lépcsősor világítását egy fényforrás biztosítja.

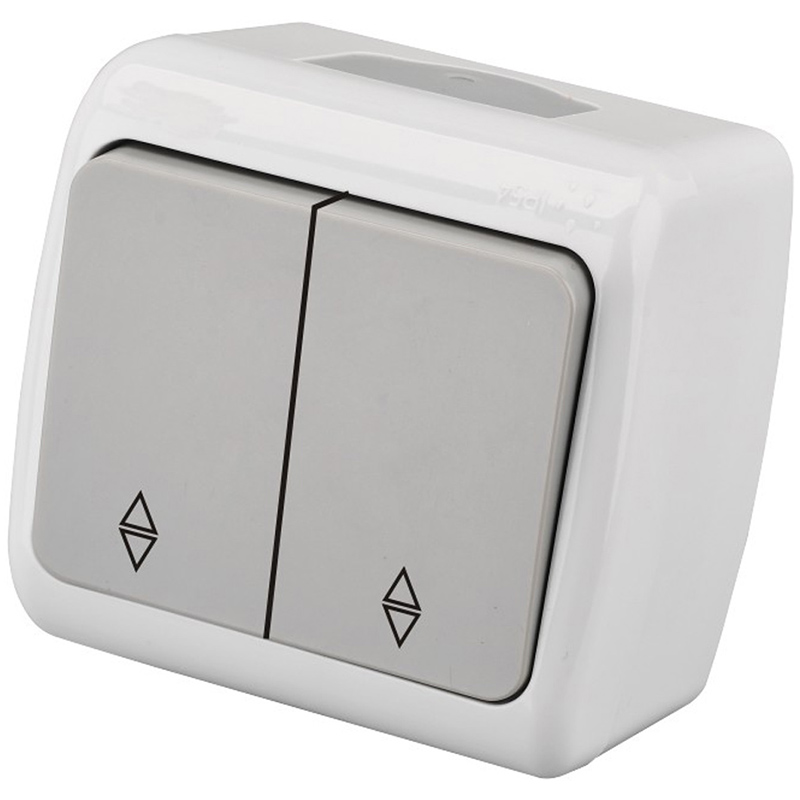

106+6-Dupla váltókapcsoló
A kettős alternatív kapcsolóhoz hat vezeték tartozik.
Használat: A kettős alternatív kapcsoló segítségével helytakarékosan megoldható, hogy a lépcsősor és a folyosó világítása külön-külön legyen kapcsolható alternatív kapcsolásban.

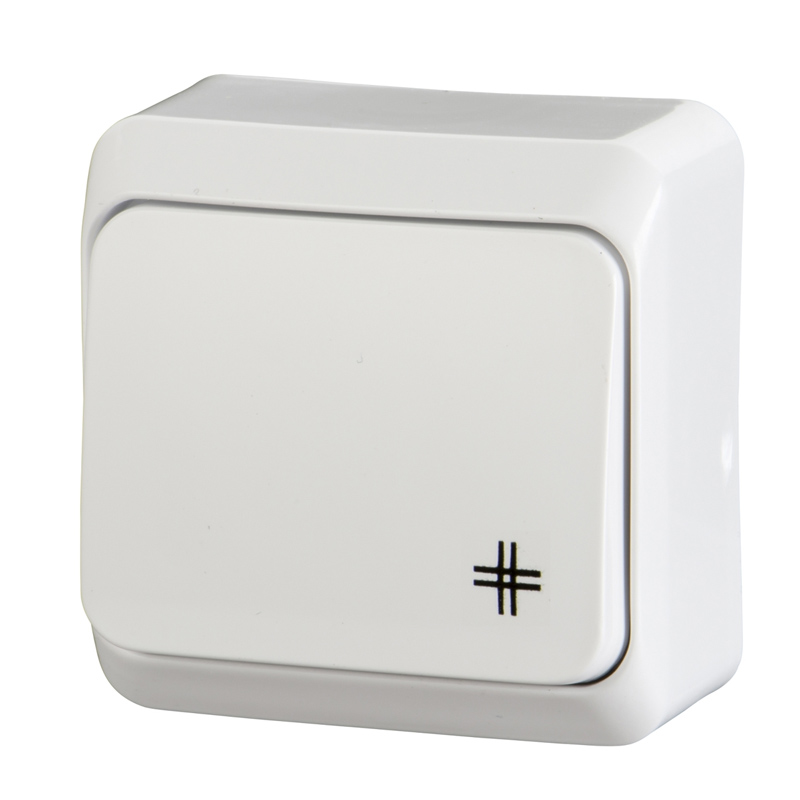

107-Keresztkapcsoló
Használat: A lépcsősor és a felső szint folyosójának megvilágítását két együtt világító fényforrás biztosítja.
Jelölések néha eltérhetnek gyártónként, de a fenti szabvány szerint tanítják a legtöbb iskolában.
Kapcsolók felépítése
Fedél (burkolat)
Billentyű (kar vagy nyomógomb)
Szerelőkeret
Kapcsolómű
Rögzítőfülek (pl. süllyesztett szerelésnél)
Kapocslécek vagy sorkapcsok – csavaros vagy rugós bekötés
Kapcsolók szerelési módjai
Süllyesztett – falba vésve, dobozba helyezve (modern)
Falon kívüli – dobozban a falon (pl. műhely, pince)
Vízmentes / IP-védett – kültéri, párás helyre (pl. IP44, IP65)

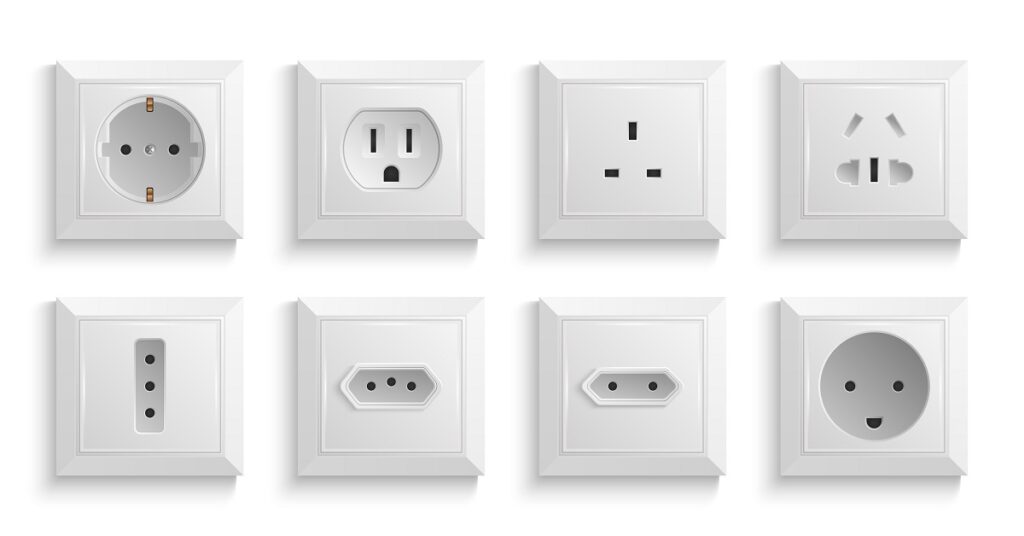

Dugaljak (konnektorok)
| Típus | Leírás |
| F típus (Schuko) | Földelt, 230V/ 16A, a leggyakoribb típus |
| C típus | Földelés nélküli, csak kisebb fogyasztókhoz |
| IP-védett | Vízálló, kültéri vagy nedves helyiségekhez |

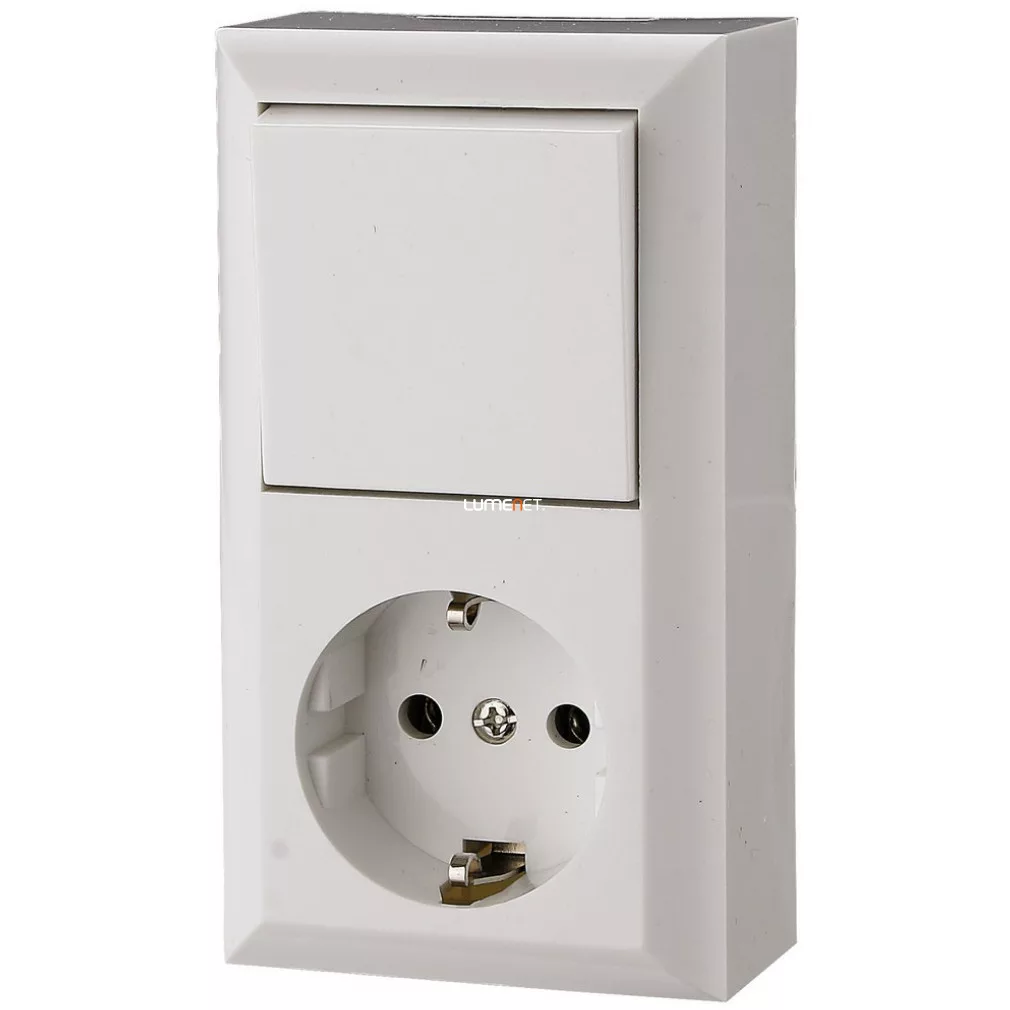

| Dugalj kapcsolóval | Beépített ki- és bekapcsolóval (pl.: konyhába) |
| USB-s dugalj | Telefon- és eszköztöltéshez, 5V kimenet |
| Gyerekzáras | Mechanikai védelem gyermekek ellen |
| Soros/ párhuzamos dugalj | Egy dobozban több csatlakozó |
Dugaljak szerelése
Süllyesztett – standard lakásokban, szerelődobozba
Falon kívüli – műhely, pince, ipari környezet
Speciális – padlódoboz, pultba süllyesztett, szekrénybe építhető
